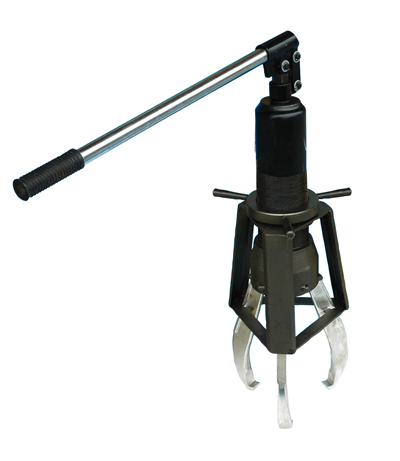

一體式防滑拉馬
更新：2014-12-20 13:32:03 點擊：
- 產品品牌 盛鳴牌
- 產品型號
產品介紹
一、工作原理
一體式防滑拉馬是以液壓起動桿直接前進移動，故推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出。
二、應用范圍
“安全”籠式設計，鉗爪一體式系統，無需額外的泵站資源，適用于野外無電源工具。一體式防滑拉馬是一種替代傳統拉馬的理想化新工具。操作方便，使用省力，不受場地限制，本拉馬結構緊湊，使用靈活，重量輕，體積小，攜帶方便，適用于工廠、修理場所。
三、規格參數
|
型號 |
EPHR- 204/104 |
EPHR- 206/106 |
EPHR- 208/108 |
EPHR- 210/110 |
EPHR- 213/113 |
EPHR- 216/116 |
|
爪數 |
2/3 |
2/3 |
2/3 |
2/3 |
2/3 |
2/3 |
|
工作能力T |
5 |
10 |
17 |
20 |
30 |
50 |
|
張距范圍mm |
13-127 |
13-178 |
19-305 |
25-381 |
64-457 |
76-635 |
|
液壓行程mm |
70 |
70 |
70 |
70 |
70 |
70 |
|
達伸距mm |
102 |
152 |
203 |
246 |
305 |
356 |
1、使用時先把手柄的開槽端套入回油閥桿，并將回油閥桿按順時針方向旋緊。
2、把鉤爪座調整到爪鉤抓住所拉物體。
3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進，爪鉤相應后退，把被拉物體拉出。
4、整體式拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm,當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止。
5、欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針方向微微旋松，活塞起動桿在彈簧作用下漸漸回縮。
6、使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。
7、本拉馬在-5℃—45℃中使用，采用（GB443-84）N15機械油；在-20℃—-5℃中使用，采用（GB442-64）合成錠子油。
8、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥自動卸荷，而改選用更大噸位的液壓拉馬。
